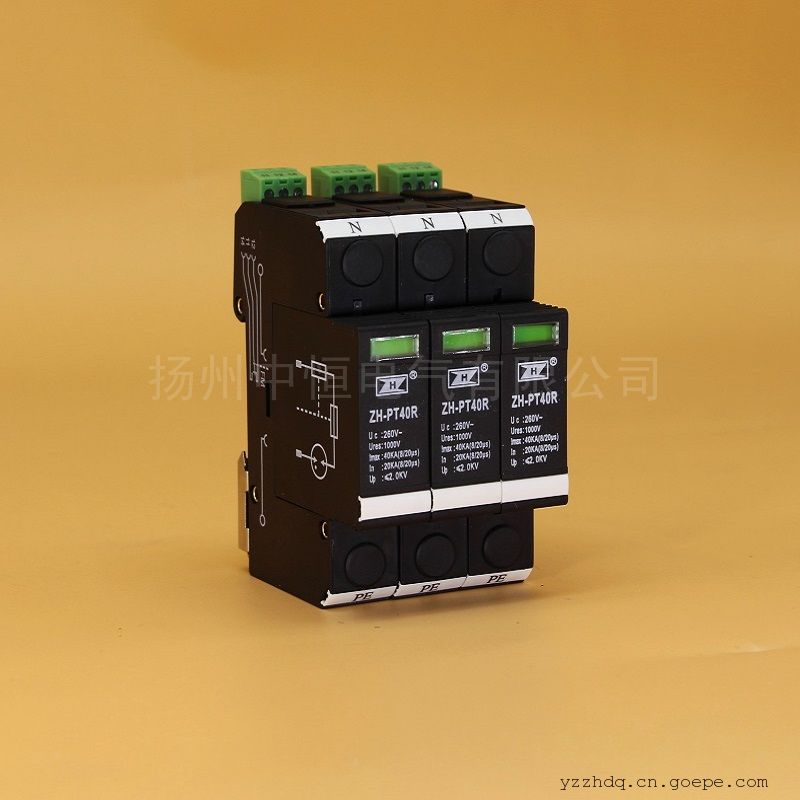

- 中科恒电子式击穿保险ZH-PT40R
详细信息
品牌：中科恒 型号：ZH-PT40R 加工定制：否 额定电压：100 V 额定电流：30k A ZH-PT40R击穿保险（又称电子式间隙接地装置、PT二次击穿保险保护器）是一种新款无源的电子式击穿保险，相比于传统的击穿保险器它不需要电源供电，符合继电保护电力验收规程要求，用兆欧表进行测试应满足1000V不击穿，2500V应击穿的要求。
ZH-PT40R击穿保险用于10KV/35kV开关柜的pt柜二次仪表箱里，或者PT端子箱中，是一种带报警接点的二次击穿保险间隙接地装置。
电压互感器二次回路中性点接地保护的要求是母线PT的二次绕组需要经过接地保护器接地，并且接地保护器要发告警信号。
产品满足 “击穿保险及电子式间隙接地装置应具有热脱扣和电流脱扣功能，具有掉牌指示和遥信接点，遥信接点应接入远方变电站综自调控系统，实现对 PT 多点接地的实时监测。”技术要求。具有辅助遥信干接点。
PT二次接地保护器

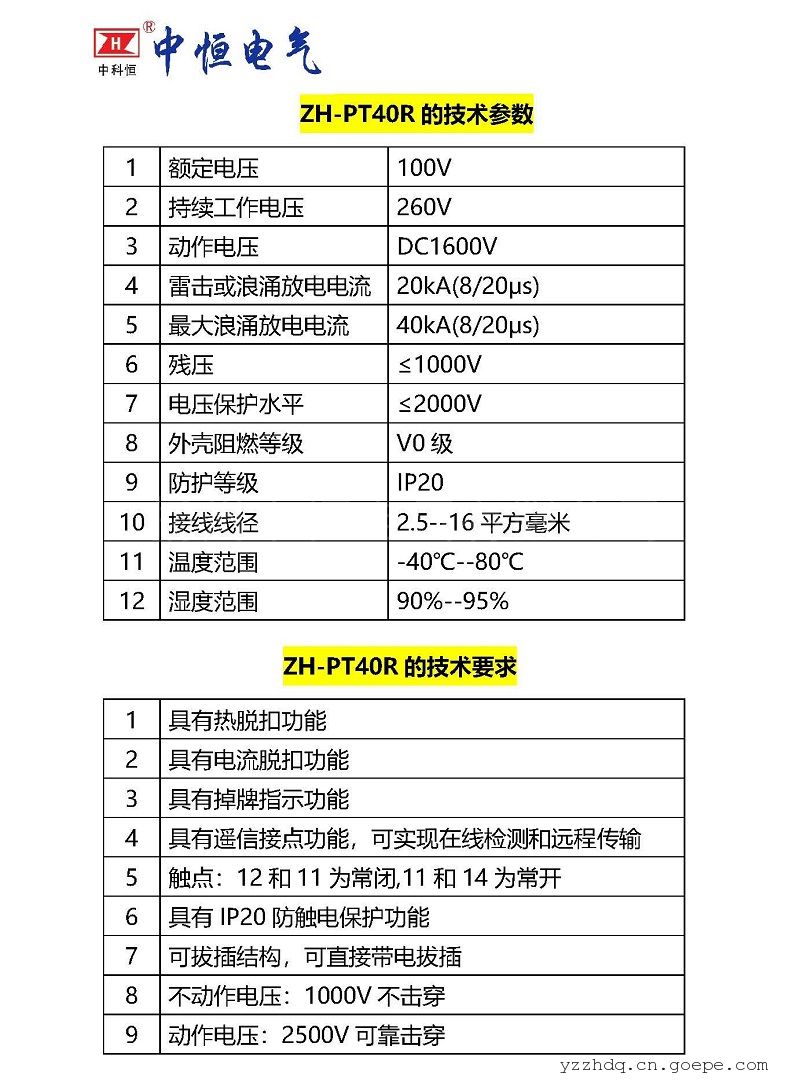

型 号 ZH-PT40R
持续工作电压Uc～ 260 V
冲击残压 Ures (8/20us) 1000V
标称放电电流In(8/20us) 20 kA
放电电流Imax(8/20us) 40 kA
电压保护水平Up(8/20us) ≤2.0 kV
响应时间 ≤100ns
工作温度 -40℃～+80℃
防护等级 IP20
外壳材料 阻燃PBT
安装接线导线橫截面积：
单股硬导线6～25 mm2
多股软导线6～35 mm2
PT二次接地保护器带报警辅助触点是PT击穿保险 ，接地保护器信号输出节点要经测控装置，同时要接入监控后台，并上送调度监控。
击穿保险ZH-PT40R间隙接地装置,PT柜用，为实现PT多点接地的实时监测，PT每组二次绕组在开关柜应装设具有击穿报警功能的间隙接地装置。
南方电网要求如下:
1．电压互感器二、三次绕组的N线在端子箱分开，用不同电缆引出到控制室。
来自开关场电压互感器二次的四根引入线A/B/C/N和电压互感器开口三角绕组的两根引入线L/N均应使用各自独立的电缆。
3．全站各电压等级TV N600只能有一个接地点，该接地点应接至等电位接地母线，在接地线两侧分别悬挂“全站 TV N600唯一接地点，不得拆除”的标示牌。
4．己在控制室一点接地的电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，具击穿电压峰值应大于30 Imax伏( Imax为电网接地故障时通过变电站的接地电流有效值，单位为kA）。应定期检查放电间隙或氧化锌阀片，防止造成电压二次回路多点接地的现象。升压站端子箱内加击穿保险。
6.应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用。
-
-
